我が家の太陽光発電システム・蓄電システム自慢

投稿者：やまかんの太陽光発電所 様
投稿日時：2014/05/26 9:39:40

屋根に固定120Wパネル12枚＋移動式200Wパネル2枚＋バッテリー160Ahx12台＋100Ahx18台　独立型発電システム

南南東の屋根に合計30度の傾斜を付け120Wパネル12枚を固定しました。 庭の移動式200Wパネル2枚も屋根に上げ固定しました。(H26-11-24)
シャントに温度センサーを取り付け４５℃以上になると冷却ファンが作動します。
インバーターの冷却ﾌｧﾝ音がうるさいので写真の方法の様に 防音財で囲い冷却ﾌｧﾝが作動しても支障が無いようにしました。
総合配線です。

  • 紹介写真南南東の屋根に合計30度の傾斜を付け120Wパネル12枚を固定しました。
    庭の移動式200Wパネル2枚も屋根に上げ固定しました。(H26-11-24)

  • 紹介写真シャントに温度センサーを取り付け４５℃以上になると冷却ファンが作動します。

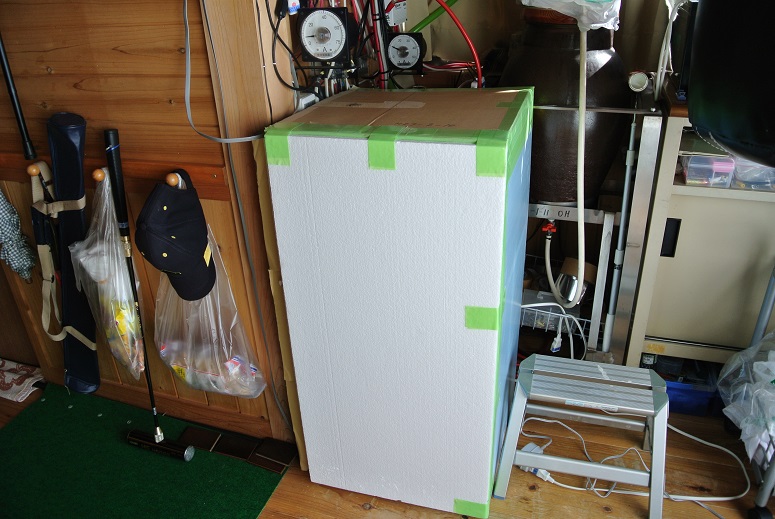

  • 紹介写真インバーターの冷却ﾌｧﾝ音がうるさいので写真の方法の様に
    防音財で囲い冷却ﾌｧﾝが作動しても支障が無いようにしました。

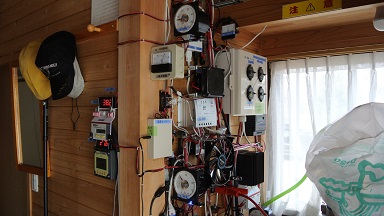

  • 紹介写真総合配線です。

3系統のソーラーパネルにそれぞれチャージコントローラーを介しバッテリー（160Ah x 12台＋100Ah x 18台）に充電しています。
正弦波インバーター1,500Wを使用して室内電灯、テレビ、冷蔵庫、電機釜、ノートパソコン等に使用しています。

パネル、バッテリーは並列で24Vシステムです。
発電記録はコンピュータにグラフで表示できますし、アナログメーターでも確認できます。

バッテリー電圧が低下してくるとチャージコントローラーのロード出力がOFFのなるのを利用してパワーリレーと2a2b接点20Aリレーを使って自動的にインバータのAC100Vから商用電源AC100Vに切り替わるようにしました。
発電によりバッテリー電圧が上昇し25Vになるとインバーター電源に復帰するようにしました。
昼間は商用電源のブレーカーをおとして太陽光発電のみで生活しています。
お陰様で５月分の検針は４７kwhで1,865円の請求でした。ちなみに太陽光電源は152kwh使用
していました。
