DIYで設置！　100Wパネル8枚の800W　蓄電付き発電システムです。

• 100Wパネルを8枚、2直4並列で乗せています。
  高いところが苦手なので安全の為に２階ベランダから軒先にかけての設置です。

  建物の関係で西向きとなり、2枚は設置角約60度、6枚は設置角約30度になりました。
  冬場ですと設置角60度のパネルの発電効率は良い結果を出します。


• 奥さんが留守の隙に物干しを拝借！

  物干し竿をアマチュア無線のアンテナ用のクロスマウントを流用して、物干しの角パイプにUボルトで取り付けました。

  マウント上部に竿をUボルトで固定。
  意外とガッチリ固定出来て強度も十分です。
  パネル固定用にホームセンターでL金具を購入して竿にUボルトで固定し、L金具先端にソーラーパネルをタッピングねじでしっかり固定。

  パネルの枠はアルミなのでタッピングねじの下穴はドリルで簡単に開きます。

  最近はパネル下部に洗濯物が吊されることも・・・
  奥さん曰く、「突然の雨にいいわぁ〜」
  まさかソーラーパネルが洗濯物の雨よけになるとは！

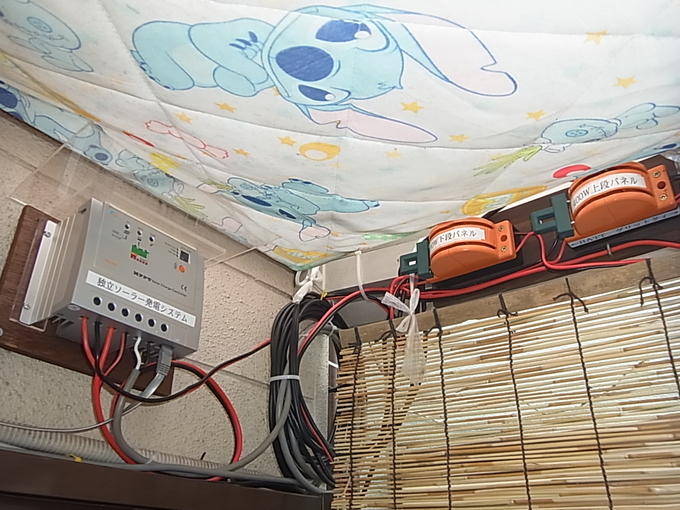

• 配線関係です。
  800Wを400W×2系統に分けて切り替えられるようにしています。
  この、ディスコネクトスイッチはありそうでないんです。
  グットタイミングで蓄電システムさんが仕入れてくれました。

  チャージコントローラーは20Aなので800Wフルには入れられません。
  通常は、400Wをチャージコントローラへ、あとの400Wをグリットタイインバーターで家庭内グリットへ流しています。

  バッテリーが満充電の時は800Wを全部グリットタイインバーターへ流しています。



• グリットタイインバーターとDC-ACパワーインバーターはホームセンターで売っているコンテナボックスに入れています。

  但し、密閉すると廃熱が出来ませんので穴を開けました。
  それでも夏場はオーバーヒートぎみになるので対策として強制冷却ファンを取り付けました。

  ファンは回転数を変えられるように自作のスピードコントローラーをつけて回転数を制御しています。

  インバーターのコンテナの下にはさらに大きなボックスがあり、2個直列にした12V 115Aのバッテリーが収まっています。
  このバッテリーからパワーインバーター経由で家庭内にAC100Vを引き込んでいます。
  部屋の照明、TVなどをバッテリーからの電気で賄っています。
